Le système de Stanley , 1 à 8

Lors du dernier article j’ai catégorisé les différentes familles de rabot. Ces familles se déclinent en un système de numérotation de Stanley. Ces numéro annoncent soit les dimensions ou un type d’usage.

Le système dont je ferai état s’applique  principalement aux rabots de la fin du 19 siècle à 1970. Après cette période Stanley à abandonner la production de rabot digne de ce nom, heureusement la tendance se renverse mais cela reste marginal.
Commençons par le début

No 1 a 4 , Rabot d’atelier (smoothing plane)

1

No 1 Longueur 5 1/2" ,largeur de la lame 1 1/4"

No 2 Longueur 7" ,largeur de la lame 1 5/8

Saint graal des rabots ces deux spécimens sont très difficiles à trouver. Cible des collectionneur ils s’envolent à des prix de exhorbitant. De plus leurs petites tailles ne les rend pas réellement utilisable , a moins d’avoir de petites mains.

No 3 longueur 8", largeur de la lame 1 3/4"

No 4 Longueur 9",largeur de la lame 2"

No 4 1/2 Longueur 10" ,largeur 2 3/8"



Ce sont des rabots communs , facile à trouver usagé mais il faut faire attentions tout les rabot ne sont pas fait égaux

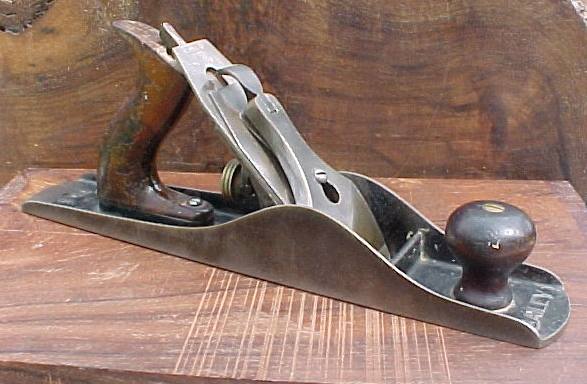

Les riflards ( jack plane)

sno5abp_a

No 5  Longueur 14",largeur de la lame 2"

No 5 1/4 ( junior Jack) longueur 11 1/2", lame 1 3/4"

5 1/2 Longueur 15",largeur de la lame 2 1/4 ou 2 3/8

Le nom anglais jack plane aurai 2 signification. La première le rabot étant le plus commun ont lui aurai associé le Jack , nom tout aussi commun. La deuxième viendrai du terme jack of all trade , homme à tout faire , puisque ce rabot est réellement le plus versatile .



Les varlopes (fore , try et jointer plane)

IMG_3174

No 6 Longueur: 18",largeur de la lame 2 3/8"

Rabot à personnalité double, il est souvent utiliser comme un riflard gonflé aux hormones, ou  remplace le no 8 pour dégauchir les champs mais sans l’exces de poids, plus léger ,malléable et surtout plus facile a transporter les old timers s’en servaient lors de leurs déplacements .

No 7 Longueur: 22",largeur de la lamer: 2 3/8"

Le numéro 7 sert à aplanir une planche qui aura été dégrossie d’abord avec un riflard, de plus il sert à faire un rabotage de finition pour les pièces de grandes surfaces.

Le nom anglais du numéro 7 est un try plane, le nom découle de expression tried an true (droit et plat).

No 8 Longueur : 24",largeur de la lame:2 3/8"

La tache principale du numéro 8 est de dégauchir le chant d’une pièce de bois . Il peut aussi servir à aplanir une planche cependant ses dimensions peuvent être difficile à manipuler.

Voici ce qui mets fin au numéro 1 à 9 , soit les rabot d’ateliers, les riflards et les varlopes. Dan les prochains articles je présenterai les rabots d’assemblage. Comme ses rabots sont multiples et très variés je les prendrai un ou deux à la fois et en ferai un sujet un plus élaborés, spécifications , usage et technique.

2 Comments Add yours

  1. Pierre dit :

    22" pour les N° 7 et 8 ? N’y aurait-il pas une erreur ?

    1. philipejean6 dit :

      En effet une petite erreur c’était glissée.
      Le numéro 8 est en fait de 24 pouce
      Merci de l’attention portée à l’article
