Anatomie d’un rabot

Afin de mieux comprendre le fonctionnement d’un rabot il faut d’abord les diviser diviser en deux catégories :

Le rabot à angle faible et rabot standard  dit Bailey.

Voici des schémas explicatifs de leurs composantes.

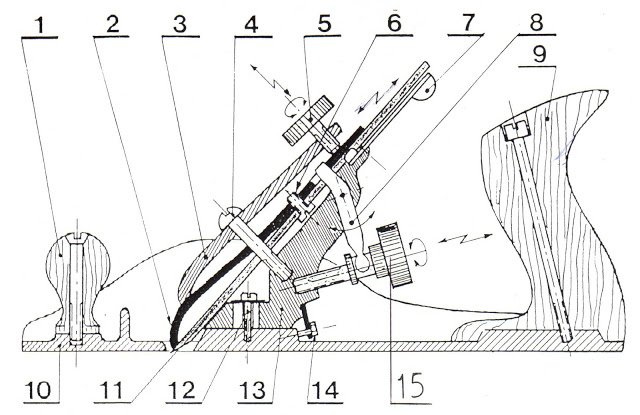

IMG_0321

Bailey

1- Poignée avant des tractions
2- Contre-fer
3- Coin de blocage à levier ou à vis
4- Vis de réglage de pression du coin
5- Vis de blocage de l’assemblage (fer, contre-fer au fer)
6- Vis de fixation du contre-fer au fer
7- Levier de réglage au divers du fer
8- Fourchette pour sortie de fer
9- Poignée-arrière pour la poussée du rabot
10- Semelle en fonte dressée
11- Fer
12- Vis de maintien du support d’outil
13- Support d’outil
14- Vis de réglage du support d’outil
15- Molette de réglage pour la sortie du fer

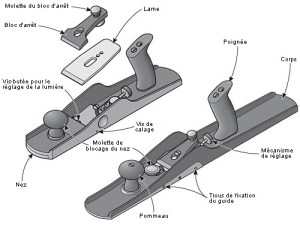

05P2501i01

Angle faible (Veritas)

Un rabot standard s’aiguise à 25 degrés et le support d’outil est à 45 degrés. Un rabot à angle faible s’aiguise à la base à 25 degrés aussi mais le lit est à 12 degrés. Mise à part l’apparence, la caractéristique majeure qui les différencie est l’orientation du biseau. Un rabot type Bailey est vers le bas et à angle faible vers le haut. Autre différence, le rabot  à angle faible n’a pas support d’outils et de contre fer.

Avantage ou désavantage ? Cela dépend. Sans contre fer la lame se doit d’être beaucoup plus épaisse donc très stable, il est aussi  possible de faire varier l’angle d’affûtage de 25 a 50 dégrés .Ce qui permet de travailler du grain de bout jusqu’à des grains difficile, sans arrachement. Avec 2 à 3  lames aiguisées à des  angles différents et un seul rabot qui accommodera toutes ses lames il est possible de faire un multitude d’ouvrage .

Je crois qu’il est clair que mon choix personnel se tourne vers  l’angle faible mais cela s’est fait sur une longue période de temps et d’essai . La courbe d’apprentissage de l’outil est plus difficile. Au début je suggère fortement le type Bailey .

Selon mon expérience l’angle faible permet de faire un ajustement plus fin .

Mais cela n’est que mon opinion personnel et j’encourage quiconque to prove me wrong!

Prochaine étape l’aiguisage ,le fossé des différences entre les deux rabot continuera de se creuser!
